Introducción
LabVIEW ofrece un enfoque de programación gráfica que lo ayuda a visualizar cada aspecto de su aplicación, incluida la configuración del hardware, los datos de medición y la depuración. Esta visualización facilita la integración del hardware de medición de cualquier proveedor, representa la lógica compleja en el diagrama, desarrolla algoritmos de análisis de datos y diseña interfaces de usuario personalizadas.
Requisitos
Aquí tienes el enlace para ver los PLCs disponibles en nuestra web que puedes usar en la plataforma LabVIEW:
Software requirements
Preparing the programming environment
Para este tutorial, supondremos que ya tenemos nuestro PLC industrial, el IDE Arduino instalado y el software LabVIEW de National Instruments. Si ya has trabajado con la comunicación en serie con cualquier microcontrolador y LabVIEW, es posible que ya hayas instalado el complemento NI Visa; sin embargo, si este no es el caso, a continuación te explicamos lo necesario para realizar la instalación.
In order to work and enable communication ports and interfaces from LabVIEW, we have to install the NI Visa plug-in as mentioned and fortunately, National Instruments offers it to us free of charge from its official website. To proceed to install it, we will download it from here
NOTA: Instala entornos de programación como NI LabVIEW antes de instalar este producto..
Allí podemos ver las diferentes versiones de NI Visas como se detalla en la siguiente imagen, en la cual elegiremos descargar la versión más reciente haciendo clic en el primer enlace (en este caso, se está utilizando la versión NI Visa 19.0; para otras versiones, el procedimiento puede variar ligeramente pero, en general, los pasos se realizan de manera similar). Selecciona tu propio sistema operativo (Windows o MAC OS).
NOTE: Before downloading Labview Environment, you must create your own National Instruments account.

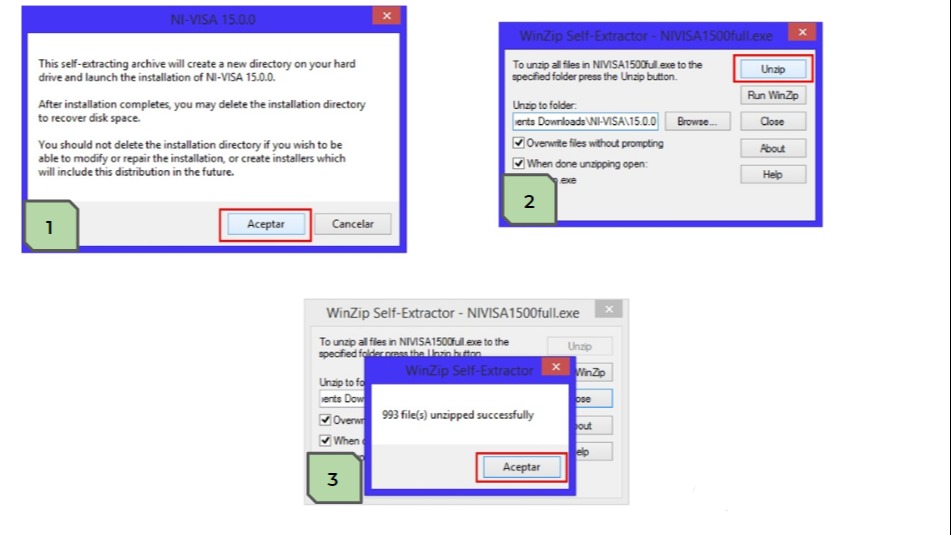

Igual que con muchos de los complementos de National Instruments, es necesario descomprimir primero el instalador descargado siguiendo los pasos detallados a continuación:
En el siguiente paso (y como en cualquier instalación típica), le daremos al clásico "Siguiente" en las ventanas requeridas y aceptaremos los términos correspondientes.
Al final, veremos una ventana que nos pide que reiniciemos nuestro equipo; sin embargo, escogemos la opción "Reiniciar más tarde" para continuar con la descarga del complemento VI Package Manager add-on.
NOTE: Select the FREE version, it will allow us to install Labview add-ons
Al final de la instalación, estaremos listos para abrir el VI Package Manager; cuando se abre por primera vez, pasan unos minutos hasta que podemos ver toda la lista de complementos.
Ahora, procedemos a ubicar y seleccionar “Interfaz LabVIEW para Arduino” de la lista y hacemos clic en la opción “Instalar paquete”, como se muestra a continuación. Este es el paquete que nos permitirá manipular nuestra placa industrial Arduino de LabVIEW.
Haz doble clic en la interfaz de LabVIEW para instalar Arduino.
A partir de este momento, ya hemos instalado todos los programas necesarios para usar nuestro equipo de Industrial Shields en LabVIEW.
New steps
En la siguiente publicación del blog relacionada con LabVIEW, veremos un primer ejemplo que controla una salida digital con PWM de nuestro PLC basado en Arduino, así como las diferentes posibilidades que ofrece LabVIEW.
