Cómo trabajar con Arduino Serial Plotter con múltiples valores
Uso del Plotter Serial para la monitorización de datos
17 diciembre, 2021 por
Cómo trabajar con Arduino Serial Plotter con múltiples valores
Boot & Work Corp. S.L., Fernandez Queralt Martinez

Introducción

Muchas veces, cuando utilizamos sensores conectados a nuestros PLCs basados en Arduino, tenemos la necesidad de ver gráficamente los valores de potencia recibidos o enviados, para monitorizar y probar el correcto funcionamiento de la aplicación.

Vamos a ver cómo utilizar el Arduino Serial Plotter para poder mostrar múltiples valores gráficamente.

Últimas publicaciones

Requisitos

Arduino-based PLC >>

Fuente de alimentación >>

Cable tipo B para programar el PLC basado en Arduino

Probando el Plotter Serial de Arduino

Arduino Serial Plotter es una de las fantásticas herramientas del IDE de Arduino a través de la cual se pueden monitorizar gráficamente las variables de una forma muy sencilla.

El Plotter Serial de Arduino es realmente útil para monitorizar los valores de entrada ya que puedes ver lo que estás recibiendo. Lo mismo ocurre con las variables de salida ya que puedes ver gráficamente el valor digital o analógico que se envía a través de las salidas.

Veamos cómo programar nuestro PLC para monitorizar estas variables:

1. Abre el IDE de Arduino.

2. Escribiremos un código básico con valores aleatorios en dos variables, para poder ver algo a través del plotter serie, sin que haya errores en la lectura de los sensores o valores en las entradas o salidas del PLC.

Así que copia y pega este código en tu IDE de Arduino:

void setup() {
  Serial.begin(9600);
}
void loop() {
  int value1, value2;
  value1 = random(1000,6000);
  Serial.print(value1);
  Serial.print(",");
  value2 = random(0,3000);
  Serial.println(value2);
  delay(100);
}

3. Ve a Herramientas > Selecciona la placa > Selecciona el modelo > Selecciona el puerto > Y sube tu boceto.

4. Si vas al monitor de serie, podrás ver los valores reales.
Ciérrelo antes del siguiente paso.

5. Ve a Herramientas > Haz clic en Trazador de series y verás cómo se muestran los valores.

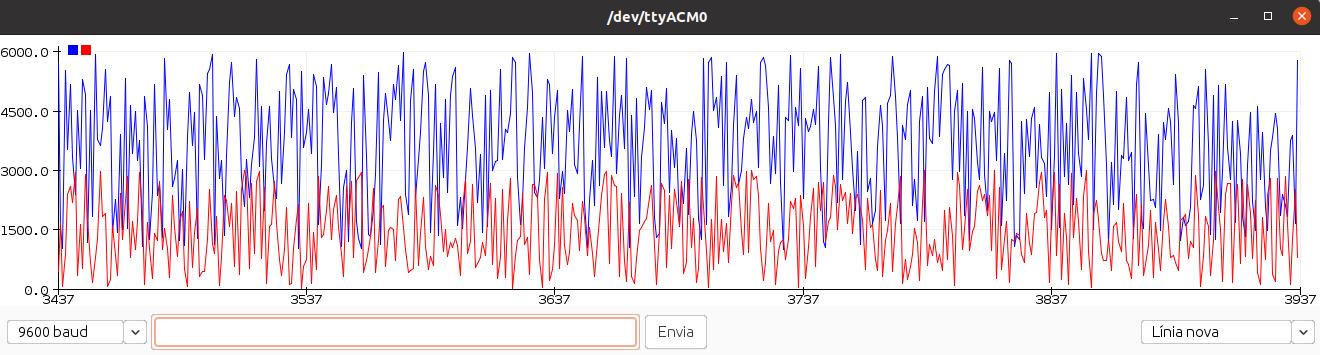

Serial Plotter - Cómo trabajar con Arduino Serial Plotter con múltiples valores


  • Aprende a hacer una lectura analógica con PLCs basados en Arduino Compruébalo >>
