Casa domótica con PLC Arduino y pantalla Touchberry
La solución solicita máquinas, productos y electrodomésticos, desde donde y cuando lo desee.
Arduino Industrial para la automatización del hogar
El proyecto de domótica es un concepto que hace referencia a la integración de diferentes tecnologías en el hogar mediante el uso simultáneo de electricidad, electrónica, informática y telecomunicaciones. Su finalidad es mejorar la seguridad, el confort, la flexibilidad, las comunicaciones, el ahorro energético, facilitar el control integral de los sistemas a los usuarios y ofrecer nuevos servicios.
Summary
La automatización del hogar es una forma de adaptarse a los cambios sociales. Una de sus funciones es facilitar y automatizar los procesos de rutina, para que ganes más tiempo para hacer lo que realmente importa.
Sin embargo, vale la pena hacer una aclaración: aunque hay mucha tecnología involucrada, la automatización del hogar nos permite tener hogares más humanos, más personales, multifuncionales y flexibles. En conclusión, si tienes un hogar inteligente, probablemente ya no gastarás más energía en encender la lavadora diariamente.
Este tipo de proyecto pertenece a la tecnología llamada IoT, ya que incorpora diferentes dispositivos conectados entre sí y que son controlados por un autómata programable, con el que puedes comunicarte para extraer información o modificar su comportamiento.
Estas son las áreas en las que se basará este proyecto:
-
Automatización y control: incluye control (apertura / cierre y regulación) de iluminación, aire acondicionado, persianas, puertas y electrodomésticos.
-
Seguridad: incluye alarmas de intrusión y alarmas técnicas (incendio, gas, falla de energía).
-
Audio y vídeo: incluye la distribución de imágenes de vídeo capturadas con cámaras dentro y fuera del hogar a la tarjeta µSD del PLC industrial.
Una parte de los dispositivos que estamos implementando podríamos agregar funcionalidades como avisos -por teléfono, sms o correo electrónico- de la llegada o salida de terceros a la casa como niños o personal de servicio.
Goals
El objetivo de este proyecto es crear un sistema que pueda recoger la información de varios sensores situados en diferentes partes de la casa y también actuadores, para controlar los dispositivos de acuerdo con la información recogida o las necesidades del usuario, que pueden ser preestablecidas.
Conclusión (hardware)
Para lograr nuestro objetivo, vamos a diseñar la estructura del sistema. Hemos pensado en un modelo simplificado porque la idea principal será más fácil de entender y, a partir de este punto, todos nuestros clientes podrán desarrollarla para su hogar.
Todos los dispositivos y sensores serán controlados por un PLC de Industrial Shields; en este caso, necesitarás uno de la familia GPRS para poder enviar las alarmas a tu teléfono.
Para recopilar toda la información necesaria para poder actuar en los diferentes dispositivos, necesitarás una serie de sensores que se conectarán directamente al Controlador Lógico Programable:
-
Para el aire acondicionado, necesitarás un termostato (sensor de temperatura) que proporcionará una entrada analógica y, dependiendo de la temperatura seleccionada, se activará o desactivará el aire.
-
En el caso de los accesos a la casa (puertas y ventanas), se instalarán sensores capacitivos en cada uno de ellos (entradas digitales) que indicarán cuándo están abiertas las entradas.
-
Las luces de cada habitación se encenderán en base a los sensores de presencia instalados en cada estancia, por lo que solo habrá luz en una habitación si hay alguien allí.
-
Para crear las alarmas, se necesitan 2 tipos de sensores; para detectar un incendio, habrá un sensor de humo, y si hay una fuga de gas, lo detectará un sensor de calidad del aire.
Las persianas de la casa podrán subir y bajar mediante motores conectados al Controllador Arduino. En el caso de los electrodomésticos, tendrán que ser inteligentes para poder transmitir la información a través de Bluetooth, y esta vez los vas a controlar directamente con el panel del PC ya que tiene este tipo de comunicación.
Las alarmas que se enviarán tu teléfono se activarán en función de los niveles de humo y la calidad del aire.
Cuando salgas de casa, deberás presionar un botón que el programa leerá, e interpretará que no hay nadie en la vivienda. En caso de que se abra una ventana o puerta, la alarma se activará y se te notificará. También existe la opción de instalar cámaras de vigilancia que pueden transmitir todo lo que están grabando al controlador industrial y guardarlo en la tarjeta µSD del PLC.

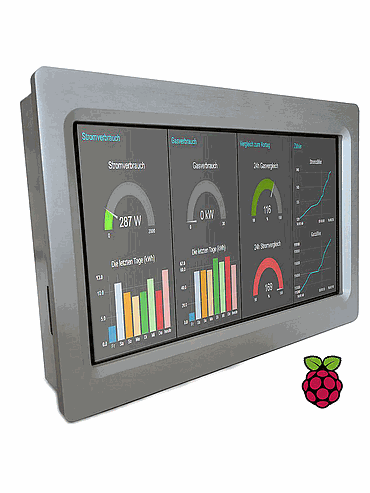

El panel PC TouchBerry controlará el Arduino PLC y será la interfaz de usuario donde podrás controlar todo el sistema con monitorización industrial.
Si has llegado hasta aquí, probablemente estés pensando en la automatización de tu hogar. Contáctanos y te ayudaremos a elegir los productos más adecuados para tu proyecto.
