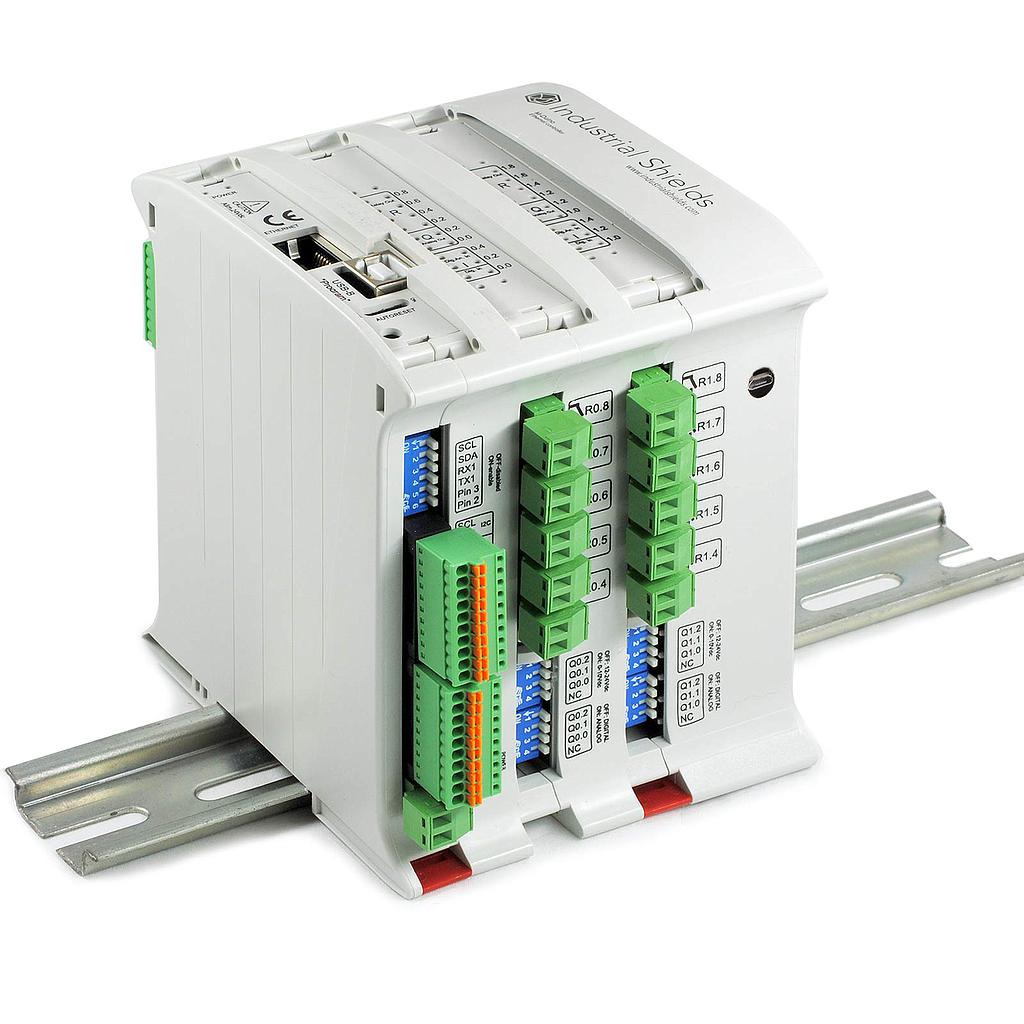

M-DUINO PLC ARDUINO ETHERNET & WiFi & BLUETOOTH LE 38AR ES ANALÓGICO/DIGITAL/RELÉ PLUS
M-DUINO PLC ARDUINO ETHERNET & WiFi & BLUETOOTH LE 38AR ES ANALÓGICO/DIGITAL/RELÉ PLUS
Autómata Industrial - Arduino PLC
Automatización Industrial
PLC Modular - Autómata Industrial
Este es el primer equipo basado en la tecnología Arduino diseñado expresamente para uso profesional. Este PLC tiene 17I/Os. Tambien contiene diferentes tipos de comunicacion que le ofrecen una gran flexibilidad y control. El GPRS Controller ofrece la posibilidad de expansión hasta más de 127 modulos adicionales, lo que significa controlar mas de 7100 entradas/Salidas en modo Maestro-Esclavo para conectar sensores, actuadores, etc...
Software de Proramación
Este PLC se puede programar con la actual plataforma Arduino IDE. Vea en el menú de documentación para descargarse el software gratuito.
Conexión y codificación instantanea
El PLC GPRS Controller se puede programar a través del puerto USB. También se puede configurar el autómata para ser programado de forma remota mediante el puerto Ethernet. Esto ofrece acceso inmediato a la programación, mantenimiento y control. También permite la utilización del Monitor (en el Arduino IDE) para ver el estado de todas las variables, entradas, salidas, etc. Este autómata es totalmente compatible con Ardbox, M-duino y Touchberry Pi de forma instantánea lo que le ofrece una solución industrial completa.
Integrar dispositivos Industrial Shields en Arduino IDE (inglés)
Entradas ▼
Total Entradas | 19 |
Total Entradas Digitales Optoaisoladas (7-24Vdc) | 9 |
Entradas Digitales Optoaisladas (7-24Vdc) | 5 |
Digitales Optoaisladas Inputs (7-24Vdc) | entradas que pueden trabajar como interruptor INT (7-24Vdc) | 4 |
Entradas 10 bit Analógicas (0-10V) | Digitales (5-24Vdc) entradas configurables mediante software | 10 |
Notas de entrada - * Desde el (Xx) Digital, (Yx) se puede configurar como Analógico (Xx = Entrada digital total, Yx = Número de entrada analógica) * Desde el (Xx) Digital, (Zx) se puede configurar como Interrupción ( Xx = Entrada digital total, Zx = Número de pines de interrupción)
Salidas ▼
| Salidas Totales | 19 |
| Digital Optoaisladas Salidas (5-24Vdc) | 5 |
| Digital Optoaisladas y PWM (5-24Vdc) | 8 bit Analógicas (0-10V) Salidas configurables mediante switch | 6 |
| Salidas Relé (220Vac - 5A) | 8 |
| Notas de salida |
Comunicaciones ▼
| Ethernet comunicación - 1 |
| Wi-Fi & BLE (Bluetooth de baja energía) - Si |
| GPRS/GSM - No |
| USB puerto (tipo B) comunicación (solo para cargar o depurar) - 1 |
| Micro USB puerto (tipo B) comunicación (solo para cargar o depurar) - 0 |
| I2C comunicación (interface con otros dispositivos Industrial Shields, sensores, I/Os módulos) - 1 |
| Serial TTL (UART) comunicación - 1 |
| RS-232 comunicación - 1 |
| Half/Full Duplex RS-485 comunicación - 1 |
| SPI puerto externo de comunicación (usa MOSI, MISO, SS pines de Arduino) - 1 |
| RTC (Real Time Clock. NOTA: se usa puerto I2C. Ver modificación en pinout)-Si |
| µSD Socket (usa puerto SPI, chip select D53 pin) - Si |
Notas de comunicación - * Cuando se usa I2C, se pierden 2 entradas
La CPU Open Source ▼
Single Board Computer (SBC) Microcontroller | Arduino Mega Original Board (ATmega 2560) |
Flash Memory (KB) | 256 |
Flash Memory of which used by bootloader (KB) | 8 |
SRAM (KB) | 8 |
EEPROM (KB) | 4 |
Clock Speed (MHz) | 16 |
Certificación & Seguridad ▼
Conformidad con la salud, la seguridad y la protección del medio ambiente (CE) EN61010-1 | EN61010-2-201 | EN61131-2: 2007 (Cláusula 8: Zona A / B EMC y cláusula 11: LVD) | EN61000-6-4: 2007 + A1 2011 (Emisiones) | EN 61000-6-2: 2005 (inmunidad) |
| Directiva de dispositivos médicos (CE): 93/42/EEC |
| Código Federal de Regulación (CFR) de la FCC para equipos electrónicos: EMC: FCC Part 15 |
| RoHS: Directiva 2002/95 / CE | Restricción de sustancias peligrosas (EEE) |
| UL: STD 61010-2-201 y UL STD 61010-1 | esperando auditivo final (probado) |
| NCAGE (Código de entidad comercial y gubernamental - Departamento de Defensa): NCAGE 99SGB | Código de entidad comercial y gubernamental | Boot & Work Corp SL Industrial Shields |
Otra información ▼
| Medidas PLC: 101x119.5x119.3 |
| DIN Rail mounting |
| Max. consum.: 1.2A |
| Rango de voltaje de la fuente de alimentación (Vdc): 12-24 |
| Consumo de energía (VAC máx.): 30 |
| Temperatura de funcionamiento C: 0C-60C |
| Temperatura de funcionamiento F: 32F-140F |
| % De humedad relativa de funcionamiento (sin condensación): 10%-90% |
| Tamaño del paquete: 13cm x 14cm x 13cm |
| Packaging: caja |
| ECCN Número: EAR99H |
| HTS Código: 8537.10.10.90 |
| 740.17 Lenguaje - 740.17 (b)(1) para autoclasificación o (b)(3) CCATS emitida: §740.17 (b)(1) |
| País de origen: Spain |
| Estática sensible: NO |
| Nivel de sensibilidad a la humedad (MSL): MSL 1 - Ilimitada |
| Sin plomo |
| ¿Cumple con RoHS por exención? No |
| ¿Contiene Litio? Si |
| Peso del Producto: 579 gram |
| Compre en línea a través de nuestros distribuidores (vea el menú). Enviamos usando DHL. Recibirá sus productos en 24-72 (Europa), 3-5 días para el resto del mundo. |
Otras especificaciones técnicas: * Los pines Rx, Tx no están disponibles con RS485. Para SPI, debe elegir otro pin para la función Seleccionar (puede elegir, SDA, SCL, Rx, Tx, Pines de Arduino)
Como empezar ▼
| 1. Descargue el software de código abierto "Arduino IDE" versión 1.8.0 o superior y ábralo. |
| 2. Clicke en "File" y después en "Preferences". |
| 3. Busque el texto "Additional Boards Manager URLs:" dentro de la pestaña "Settings" y añada esta URL:http://apps.industrialshields.com/main/arduino/boards/package_industrialshields_index.json |
| 4. Cierre la ventana de preferencias con el botón “Ok”. |
| 5. Clicke en el menú “Tools” , y abra el submenu “Boards”, clicke en la opción “Boards Manager”, para abrir la ventana de Boards Manager. |
| 6. Busque “industrialshields” en el filtro de de búsqueda y seleccione la opción de la lista. Haga click en “Install” o "Update" si no tienes la última versión. |
| 7. Cierre el "Boards Manager". Ahora puede seleccionar cada uno de nuestros PLC haciendo clic en "Tools", después "Board", a continuación "Industrial Shields Boards" y seleccione su familia de PLC. Póngase en contacto con support@industrialshields.com si tiene alguna pregunta. |
