En este ejemplo, podemos ver cómo crear un servidor web para leer una tarjeta SD en el PLC a través de una conexión Ethernet para la automatización industrial. Vamos a mostrar cómo crear un servidor que cuando hay una solicitud a través de un navegador, verás los directorios y los archivos de la tarjeta SD.

Sigue this post para asegurar una buena conexión de la tarjeta SD en el controlador lógico programable Ethernet Arduino.

Arduino sd card  Arduino sd card   Arduino sd card

Requisitos

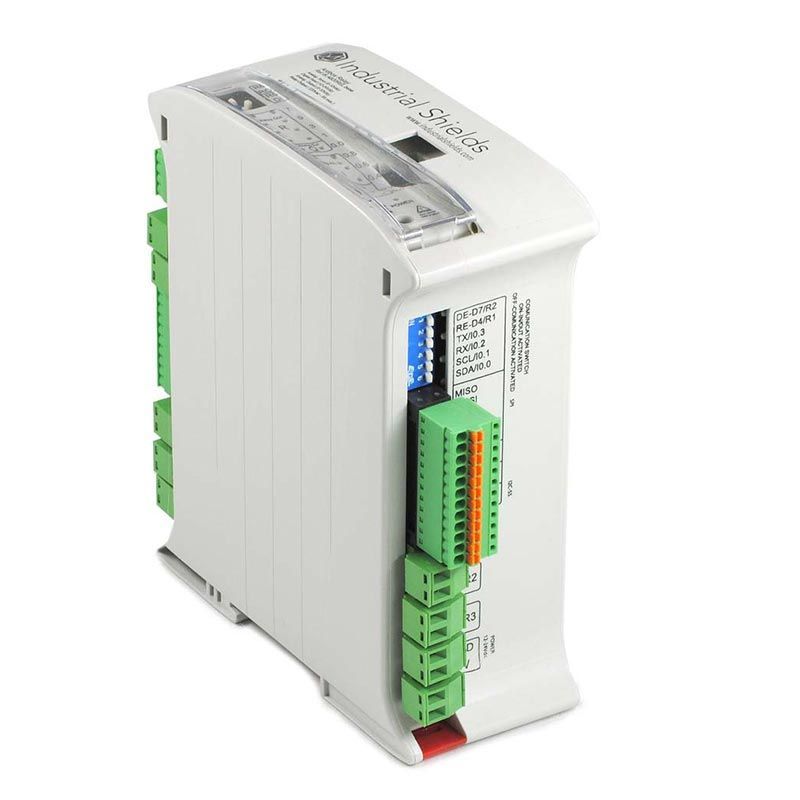

Controlador industrial Ethernet PLC

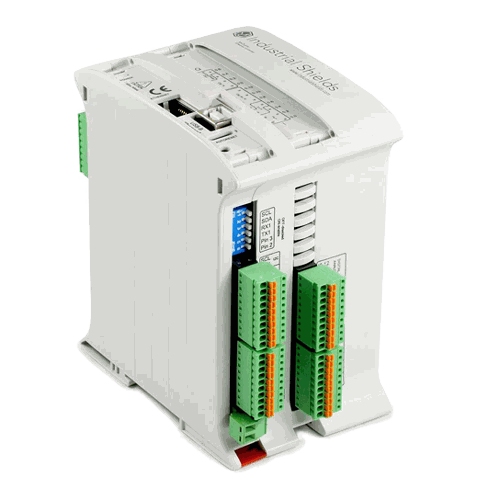

   Productos de la familia M-Duino

   Familia de prodcutos ESP32

ESP32 web server sd card
Librería Arduino SD

  Librería Arduino SD

ESP32 web server sd card   Arduino automation

Software

Una vez que todo está conectado correctamente, el siguiente paso es realizar la configuración correcta del puerto Ethernet y crear el servidor:

/*
   Copyright (c) 2017 Boot&Work Corp., S.L. All rights reserved

   This program is free software: you can redistribute it and/or modify
   it under the terms of the GNU Lesser General Public License as published by
   the Free Software Foundation, either version 3 of the License, or
   (at your option) any later version.

   This program is distributed in the hope that it will be useful,
   but WITHOUT ANY WARRANTY; without even the implied warranty of
   MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
   GNU Lesser General Public License for more details.

   You should have received a copy of the GNU Lesser General Public License
   along with this program.  If not, see <http://www.gnu.org/licenses/>.
 */

#include <SD.h>
#include <Ethernet2.h>


#define SD_SS_PIN 53


File root;

// Enter a MAC address for your controller below. The MAC can be defined by yourself following the MAC standard structure rules.
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
EthernetServer server(80);

/////////////////////////////////////////////////////////////////////////////////
void setup() {
	Serial.begin(115200L);

  // Init Ethernet and TCP server
  Serial.println("Starting Ethernet ...");
  Ethernet.begin(mac);
  server.begin();

  // Init SD card
  Serial.println("Starting SD card ...");
  if (!SD.begin(SD_SS_PIN)) {
    Serial.println("initialization failed!");
    return;
  }

  Serial.print("IP address: ");
  Serial.println(Ethernet.localIP());
}

///////////////////////////////////////////////////////////////////////////////
void loop() {
  EthernetClient client = server.available();
  if (client) {
    char lastC = 0;
    while (client.connected()) {
      if (client.available()) {
        char c = client.read();
        if ((c == '\n') && (lastC == '\n')) {
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/plain");
          client.println("Connection: close");
          client.println();
          client.println("SD card files:");

          root = SD.open("/");
          printDirectory(root, client);

          break;
        }
        if (c != '\r') {
          lastC = c;
        }
      }
    }
    delay(50);
    client.stop();
  }
}

////////////////////////////////////////////////////////////////////////////////
void printDirectory(File dir, Stream &stream) {
  while (true) {
    File entry = dir.openNextFile();
    if (!entry) {
      // no more files
      break;
    }

    stream.print(entry.name());
    if (entry.isDirectory()) {
      stream.println("/");
    } else {
      // files have sizes, directories do not
      stream.print(" [");
      stream.print(entry.size(), DEC);
      stream.println("]");
    }
    entry.close();
  }
}
