Cómo conectar una tarjeta SD a un PLC industrial Arduino con Ethernet
Instalar una tarjeta uSD en un PLC industrial M-Duino
14 octubre, 2019 por
Cómo conectar una tarjeta SD a un PLC industrial Arduino con Ethernet
Boot & Work Corp. S.L., David Martin

Introducción

En este post, verás cómo instalar la tarjeta uSD en un controlador de la familia M-Duino Arduino.

Requisitos

Para trabajar con una micro SD, debes tener un PLC Arduino de alguna de las siguientes familias:

También necesitaremos una tarjeta micro SD y unas pinzas.

Combrar los interruptores

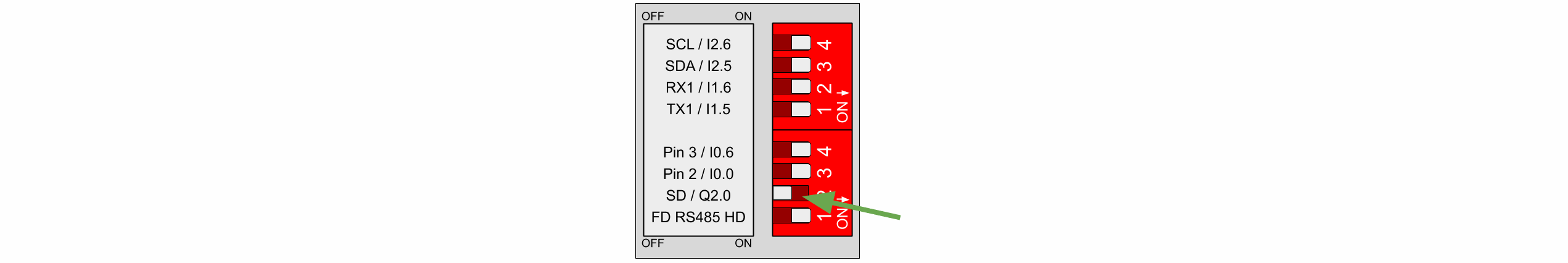

Antes de proceder a conectar la tarjeta uSD al controlador industrial, debes comprobar que el interruptor uSD está correctamente configurado. Tienes que comprobar los interruptores de comunicación y poner el interruptor SD en posición OFF (si tu PLC lo tiene):

Interruptores


Conexión de la tarjeta dentro del PLC de automatización Arduino

Paso 1

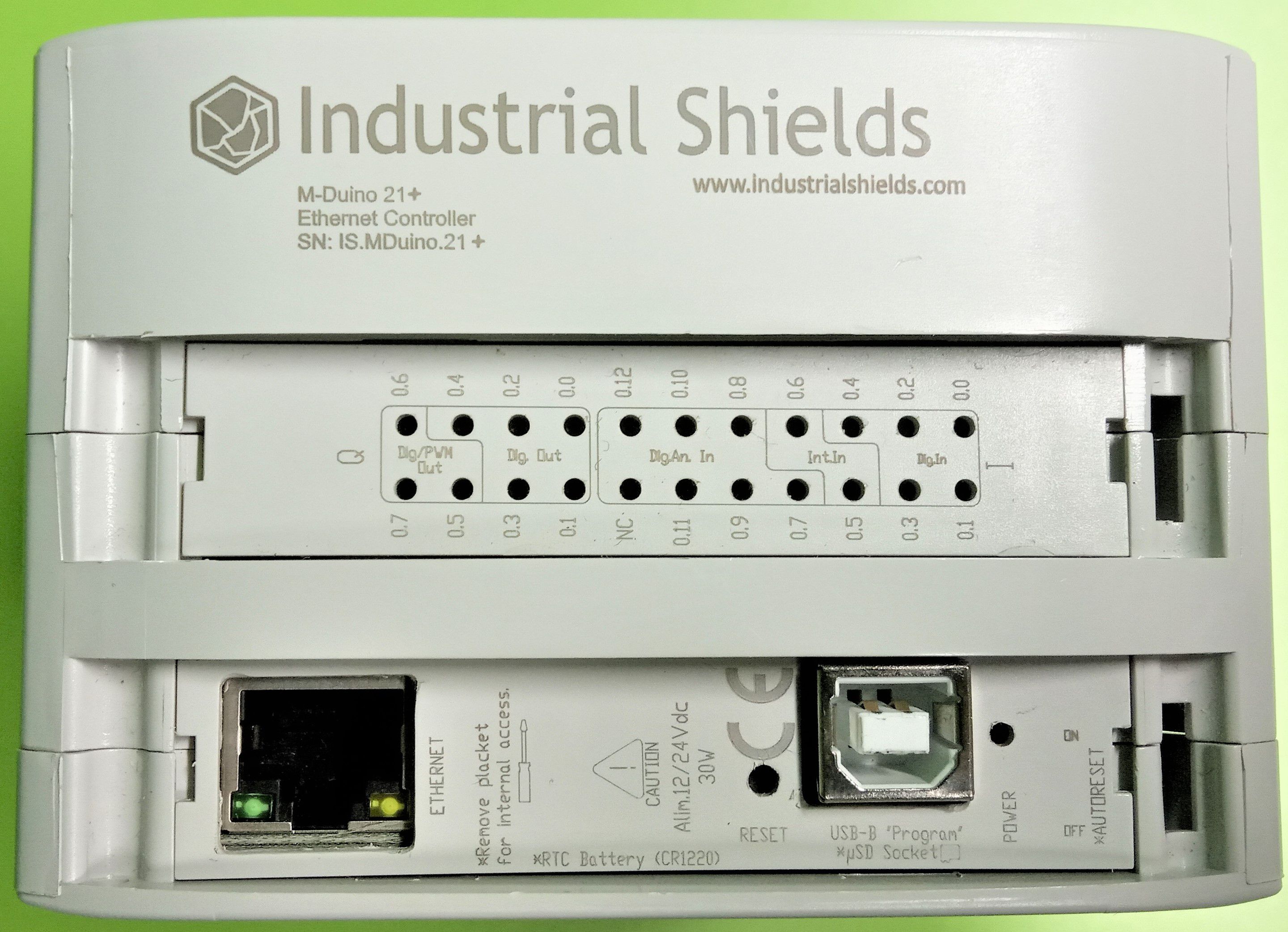

Mira el PLC y comprueba dónde está la tapa que esconde el conector SD.

PLC de Industrial Shields

Paso 2

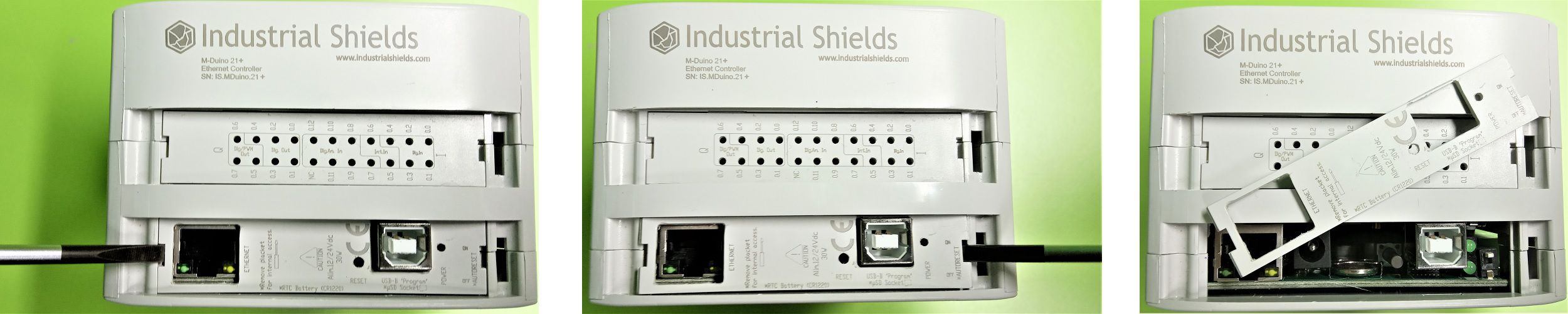

Pon un destornillador en los enchufes y extrae la tapa. Ten cuidado con los componentes internos: podrías dañarlos.

Pon un destornillador en los enchufes y extrae la tapa.

Paso 3

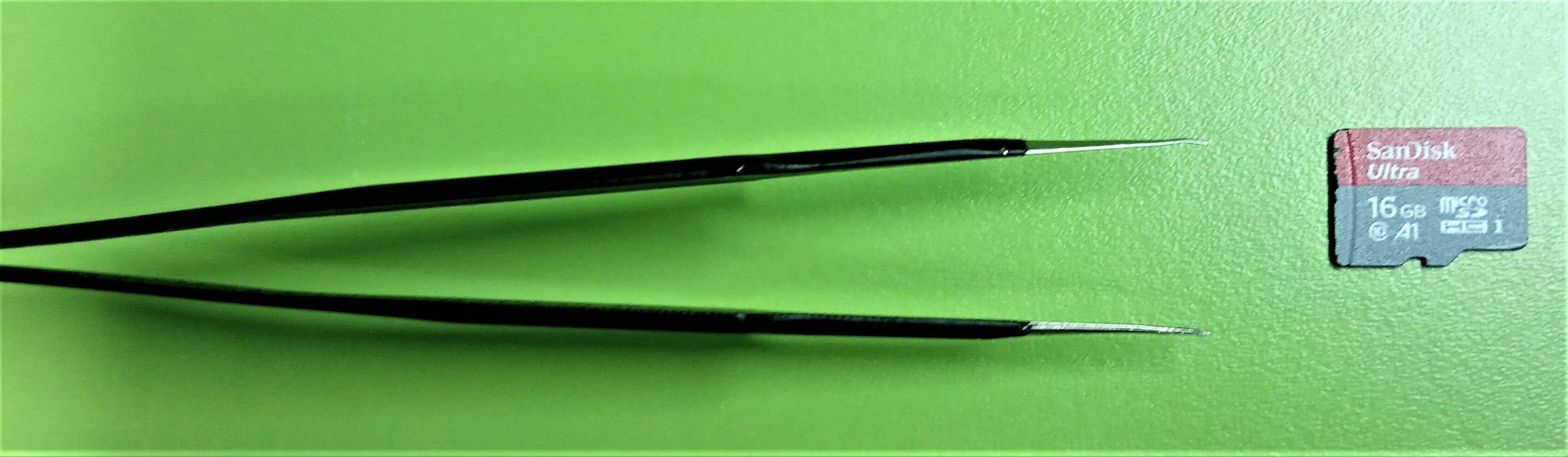

Coge la tarjeta SD con una pinza.

Coge la tarjeta SD con una pinza.

Paso 4

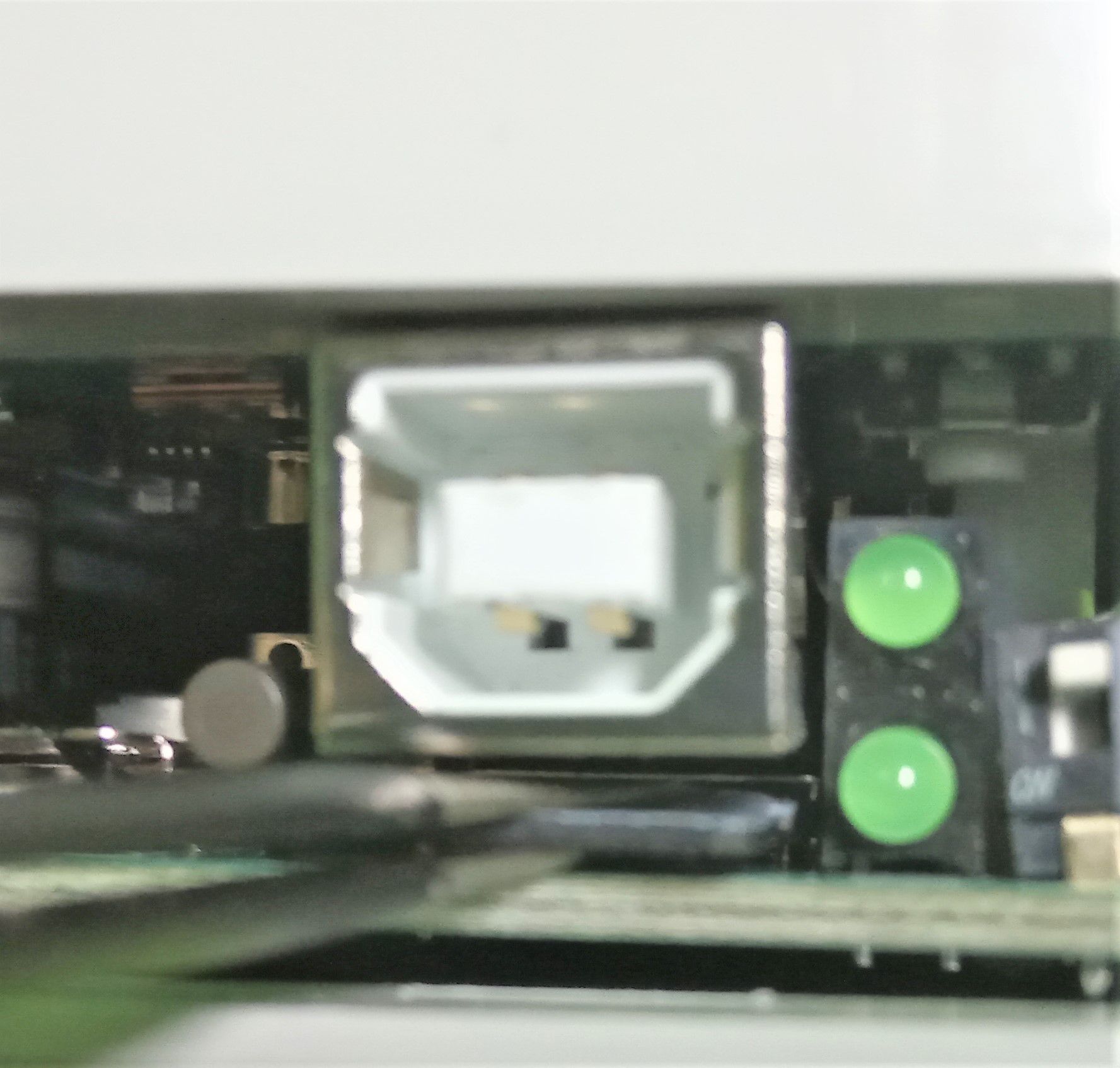

Localiza el conector SD dentro del controlador lógico programable.

Conector SD dentro del PLC

Paso 5

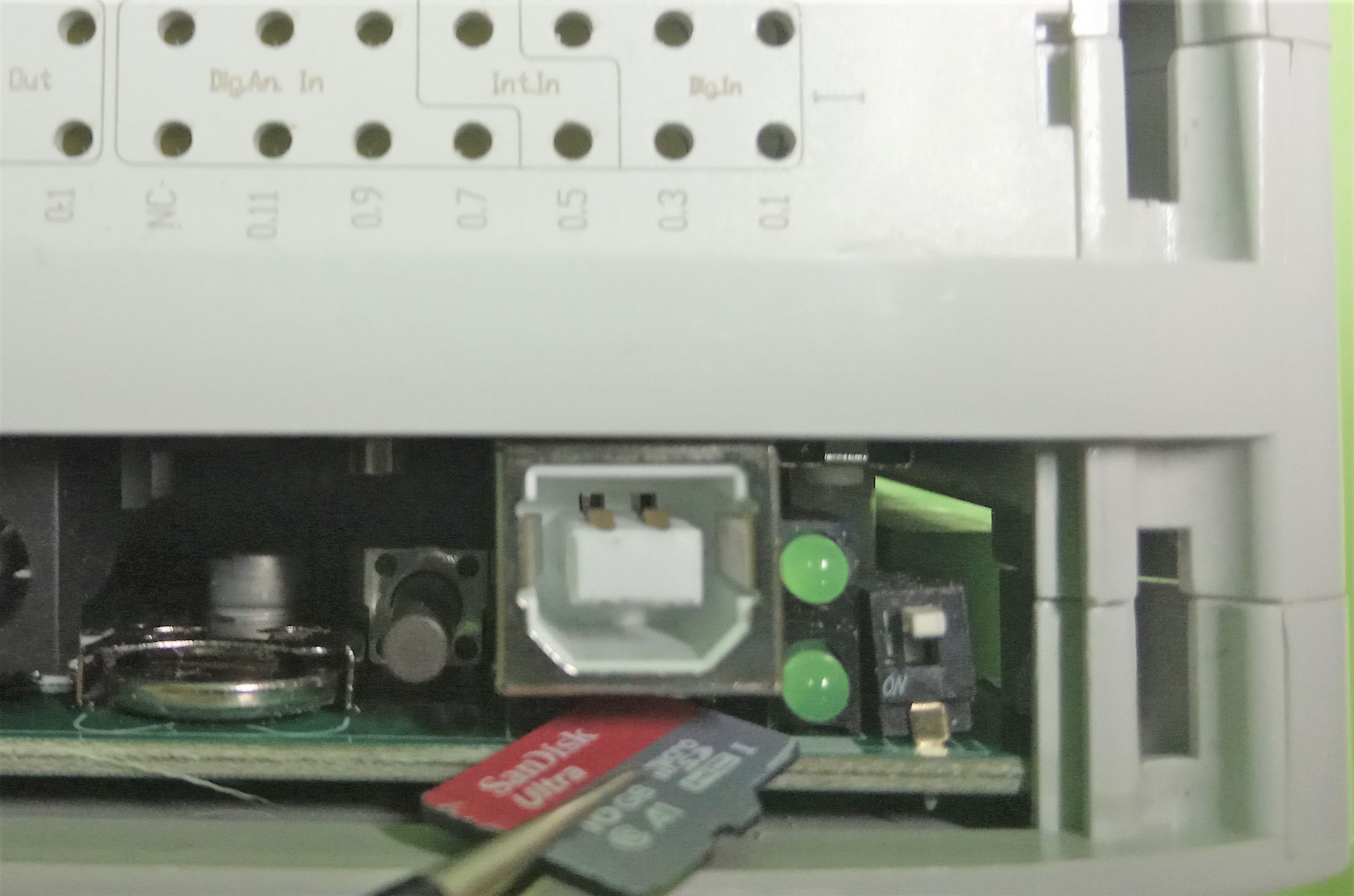

Introduce la tarjeta SD en el conector.

Introduce la tarjeta SD en el conector.

Paso 6

Pon la tapa de nuevo.

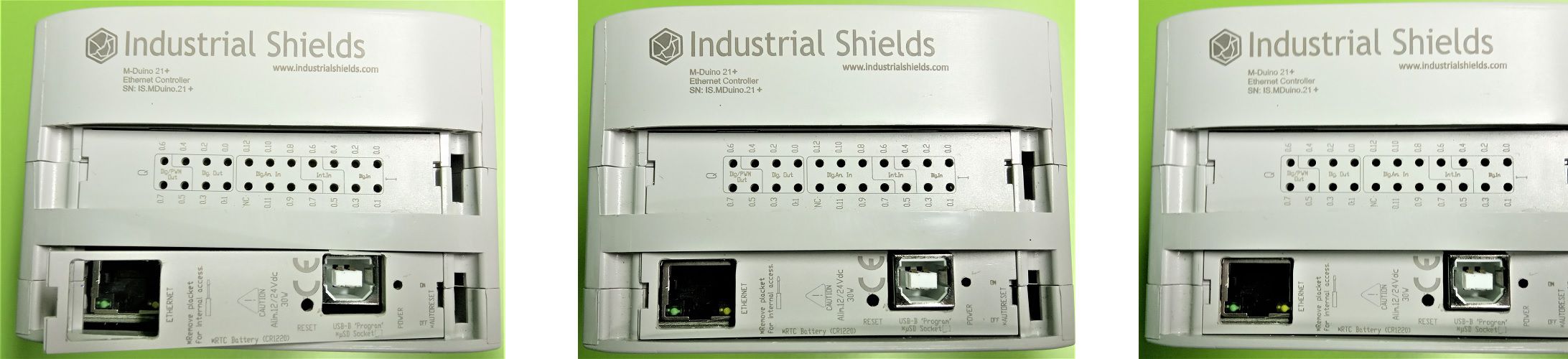

Pon la tapa de nuevo


Conceptos básicos: Tarjeta SD en un PLC Arduino




Cómo conectar una tarjeta SD a un PLC industrial Arduino con Ethernet
Boot & Work Corp. S.L., David Martin
14 octubre, 2019
