Cómo conectar el E-Paper Display de 7,5" y el ESP32
Boot & Work Corp. S.L., Fernandez Queralt Martinez

Introducción

Los E-Paper, o papeles electrónicos, son dispositivos de visualización que copian la apariencia de la tinta ordinaria sobre el papel. A diferencia de las pantallas planas convencionales que emiten luz, las pantallas de papel electrónico reflejan la luz como el papel. Esto puede hacer que sean más cómodos de leer y ofrezcan un ángulo de visión más amplio que la mayoría de las pantallas que emiten luz.

En este post, descargarás la Librería GxEPD, cablear el E-Paper con el ESP32, y finalmente probar algunos ejemplos de automatización industrial usando Arduino IDE.

Enlaces relacionados

Cómo

Ejecutar un pequeño servidor web y el PLC ESP32 utilizando SPIFF

Leer

Cómo

Controlar un ESP32 industrial a través de Bluetooth

Leer

Cómo

Hacer un esquema de partición en el PLC industrial ESP32

Leer

Cómo

Trabajar con el módulo Wi-Fi de 5GHz del ESP32

Leer

Cómo

Programar el PLC industrial ESP32 de 10 E/S a través de Wi-Fi

Leer

Cómo

Utilizar el PLC industrial ESP32 de doble núcleo

Leer

Requisitos

  • Pantalla de papel electrónico de 7,5 pulgadas (resolución 800×400, interfaz SPI, B/N)

  • Placa ESP32 devkit

  • Adaptador WaveShare e-Paper

  • WaveShare e-Paper Driver HAT con conector para interfaz SPI

  • Micro USB para programar ESP32

  • Arduino IDE

Explicación

GxEPD

En este tutorial, descargarás la Librería GxEPD, cuyo autor y mantenedor es Jean-Marc Zingg. La Librería GxEPD es una sencilla librería de pantallas E-Paper con una clase base común y una clase IO separada para Arduino.

  • Para las pantallas de papel electrónico SPI de Dalian Good Display

  • Placas de papel electrónico SPI de Waveshare

  • GxEPD2 es más adecuado para nuevos usuarios o nuevos proyectos.

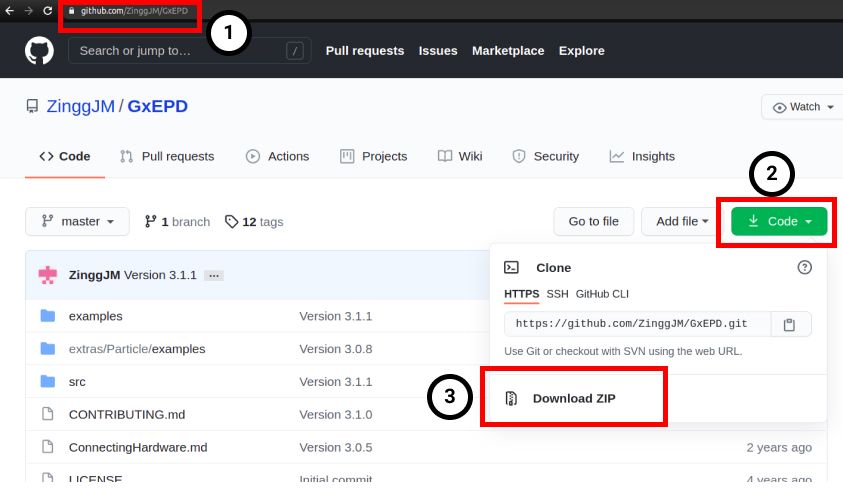

Así que, primero de todo, haz clic aquí para conseguir la librería de GitHub como se indica:

Explicación de GxEPD - Cómo conectar 7.5" E-Paper Display y ESP32

Arduino IDE

Una vez descargada la librería, hay al menos dos formas de instalar la Librería GxEPD.

1. Abre Arduino IDE, haz clic en el menú superior Sketch >> Include Library >> Add .ZIP Library... e importa la Librería GxEPD que acabas de descargar.

2. Abre Arudino IDE, ve a Sketch >> Include Library >> Manage Libraries >> escribe "GxEPD" >> Install.

Una vez instalada la librería, podrás probar algunos ejemplos de la librería para el control industrial.

Si vas a File >> Examples >> GxEPD y haces clic en el primer GxEPD-Ejemplo, aparecerá una nueva ventana. Si echas un vistazo al ejemplo, verás que hay un mapeo diferente para algún hardware. Sólo tienes que buscar tu placa y conectarla a tu e-Paper de WaveShare. En nuestro caso, lo vamos a hacer como esta línea del ejemplo:


Sugerencia de mapeo ESP32 - Arduino IDE - Cómo conectar 7.5" E-Paper Display y ESP32

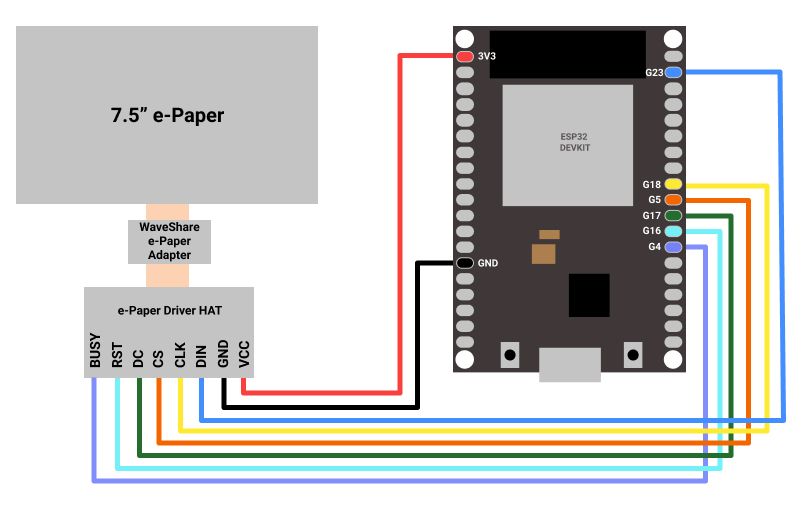

Pinout de ESP32 y e-Paper de 7,5"


7.5" e-paper y ESP32 Pinout - Cómo conectar 7.5" E-Paper Display y ESP32

Pantalla e-Paper de 7,5 pulgadas

UBajo la sección de mapeo del ejemplo en Arduino IDE, verás una sección de inclusión. Debes descomentar la que se ajuste a tu pantalla de e-Paper. En nuestro caso, vamos a quitar el // para descomentar el include:

#include <GxGDEW075T7/GxGDEW075T7.h>      // 7.5" b/w 800x480

Después de esto, ¡estarás listo para probar el ejemplo!
Ve a Tools >> Board >> Selecciona el ESP32.
Y Tools >> Port >> Selecciona el puerto donde conectas tu ESP32.

Sube tu boceto y disfruta de las pruebas.

¡Es tu turno!

¡Ahora es tu turno! Prueba con otros ejemplos de la Librería GxEPD, ¡y sácale el máximo partido!
