Sistema de control de climatización con PLC Arduino industrial
Control de temperatura, ventilación y olores
Controlador Arduino para control de HVAC
En este caso de estudio, se detalla la implementación de un sistema HVAC utilizando los controladores Arduino para una solución específica en este sector.
Se trata de la instalación de un sistema de enfriamiento por inmersión del servidor; además, controla la temperatura, los olores y la ventilación de la habitación donde está instalado todo el sistema. Toda esta adquisición de datos y control de procesos es una parte crucial en cada instalación industrial.
Control de temperatura
A causa de los nuevos requisitos de la planta, el cliente necesita un sistema de refrigeración nuevo y potente para mejorar la instalación de HVAC. También es importante crear un modelo de instalación que se pueda replicar fácilmente, con flexibilidad para modificar la secuencia real porque existe la posibilidad de compartir el refrigerador de aceite con nuevas granjas de servidores, debido a las especificaciones del enfriador.

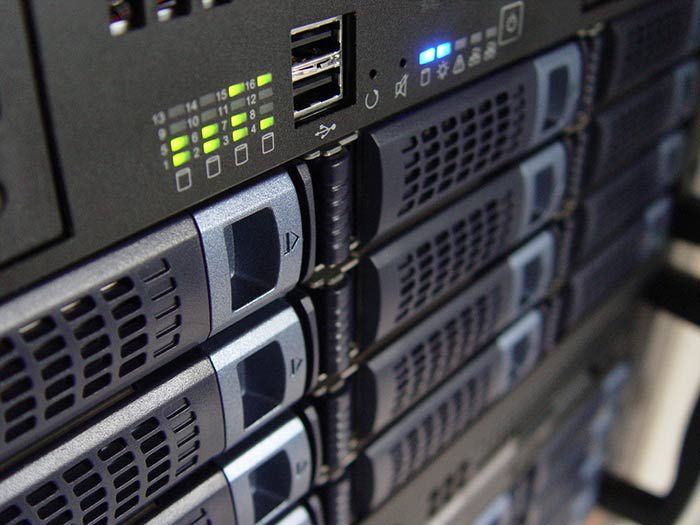

El proyecto es una granja de servidores con un sistema de refrigerador específico basado en aceite. La particularidad de esta instalación requiere un gran control y monitoreo de los diferentes parámetros críticos. A partir de la temperatura de trabajo de los servidores, la humedad y también los olores del aceite, para mantener el ambiente limpio y funcional.
Objetivo
El sistema de climatización tiene que controlar un servidor sumergido en un sistema de refrigeración. La habitación y el tanque deben estar dentro de un cierto rango de temperatura y humedad. A parte de eso, hay un sistema de ventilación que es responsable de reducir los olores de aceite que están en la planta para que los operadores puedan trabajar en ello.
Conclusión
El equipo de Industrial Shields tiene que controlar la temperatura (ambiente y fluido), la humedad y la ventilación de toda una habitación con dos elementos críticos, la temperatura y también los olores.
Para controlar el fluido, se requiere una implementación PID con un sensor de temperatura en el controlador industrial. El valor del sensor se compara con un punto de ajuste y el PLC trata el flujo que el enfriador debe implementar.
El clima de la habitación está controlado por un deshumidificador / humidificador y un equipo de aire acondicionado. Estos se activan o desactivan según los valores de los sensores de temperatura y humedad.
La ventilación se trata con un variador de frecuencia. El PLC hace que el ventilador gire más rápido o más lento dependiendo del olor. El AFD (unidad de frecuencia variable) se controla mediante una señal analógica.

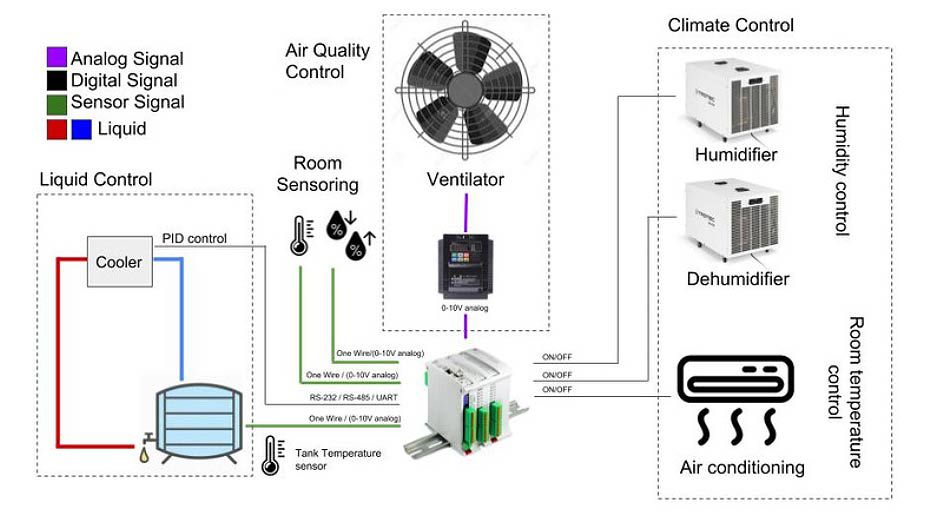

Esquema HVAC
